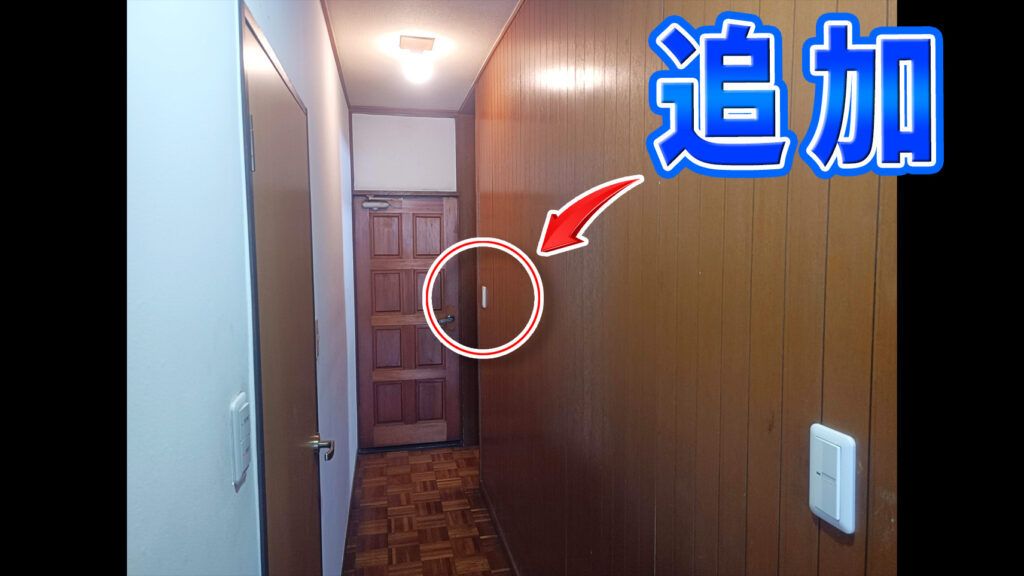

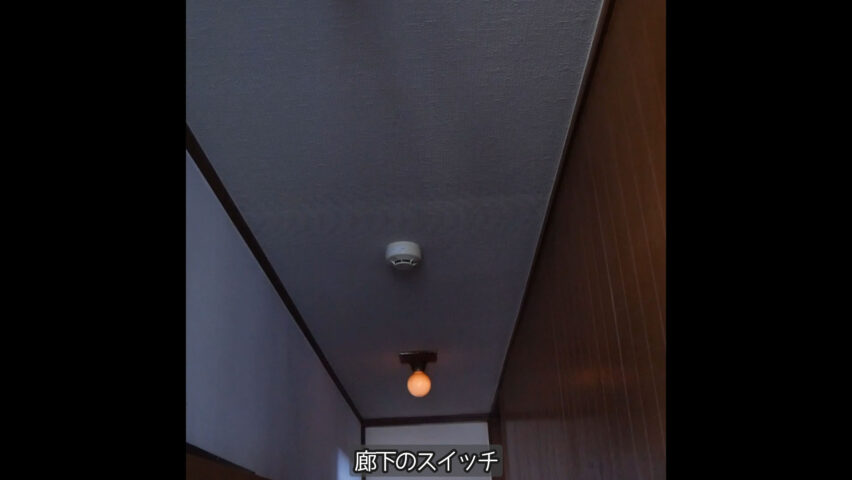

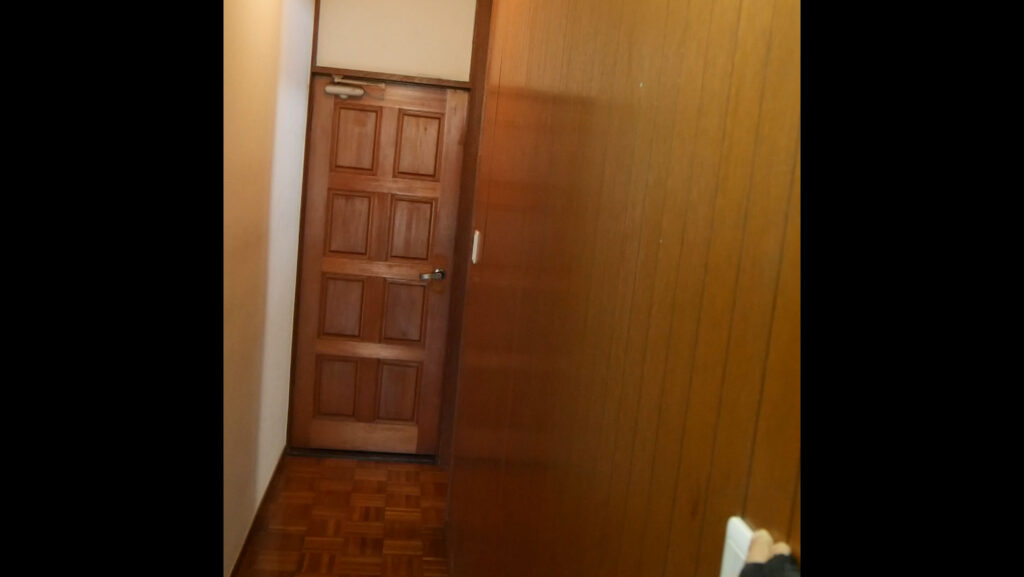

1Fの廊下のスイッチが一つしかないので家族が不便しています、下の写真は既にスイッチを増設した後の写真ですがあの位置に3路スイッチを追加します、両方でON/OFFできるようになります。

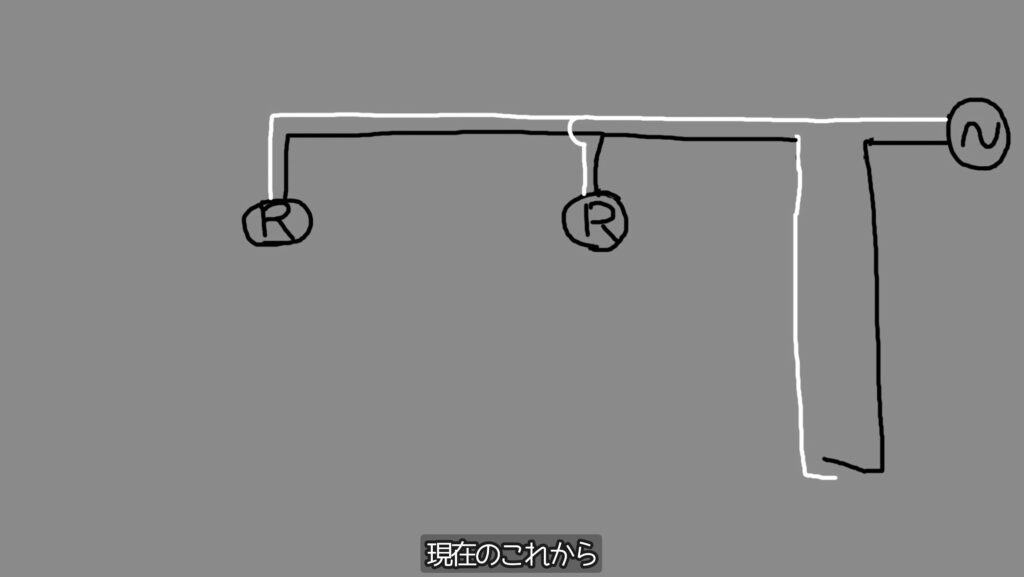

作業前はこの状態

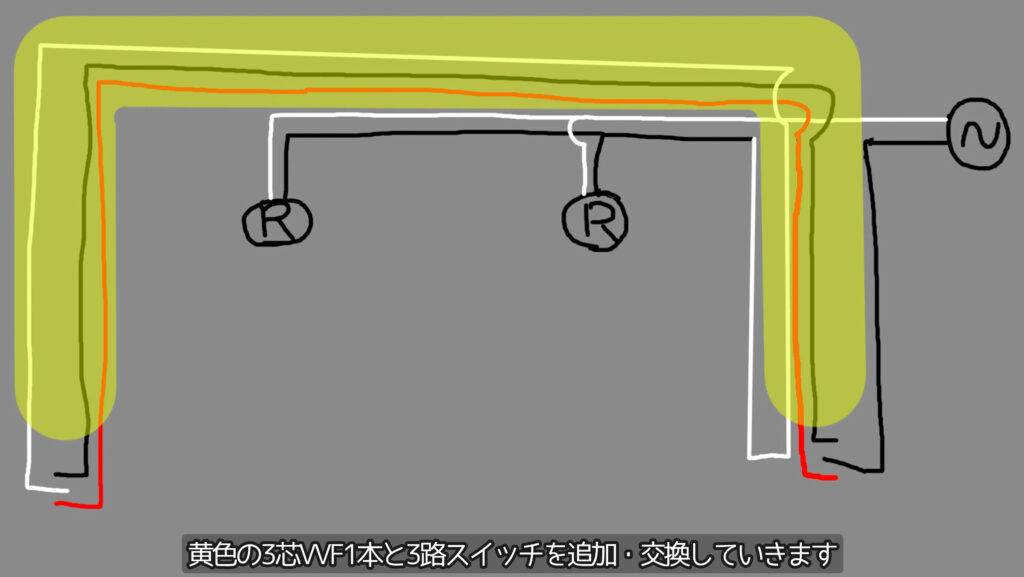

3芯のVVFを追加して、古いスイッチも3路スイッチに交換します
3芯のVVFケーブルはamazonで送料無料で1mの切り売りが激安で売っていたので助かりました（6m購入）

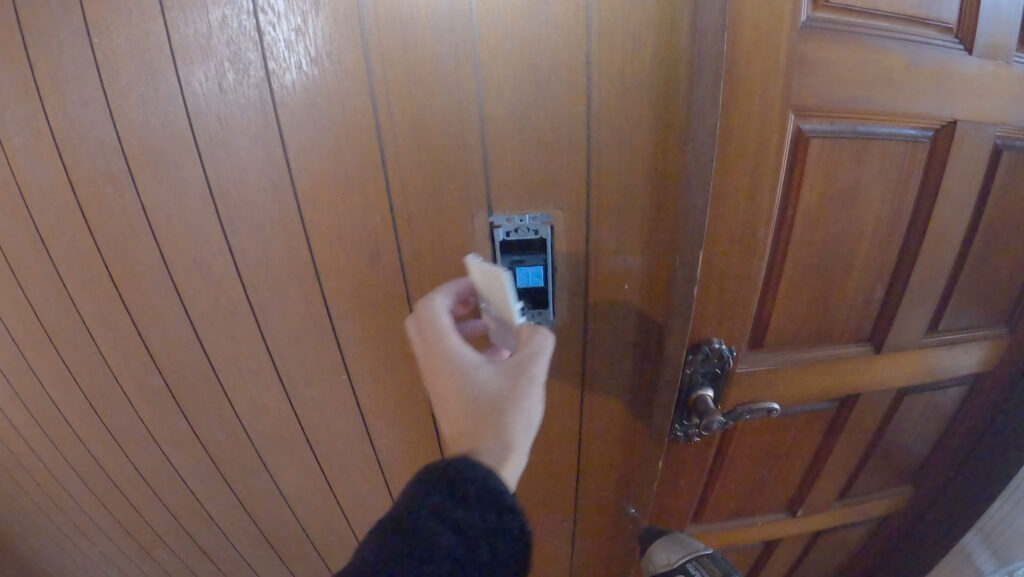

古いスイッチを開けます

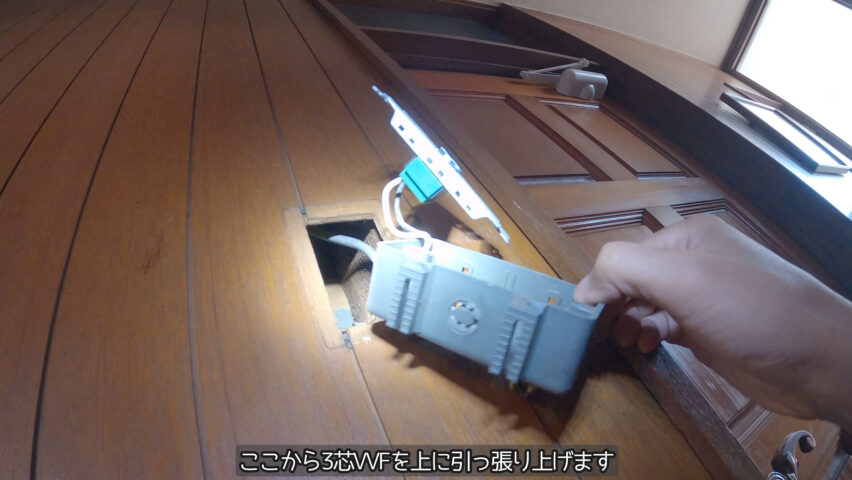

ここから3芯のVVFケーブルを上に引き上げます

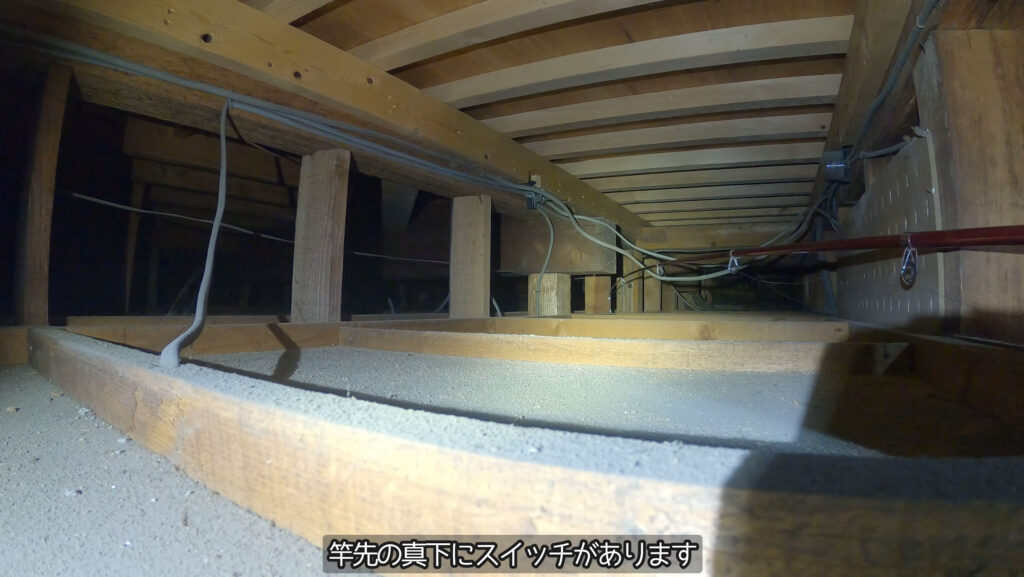

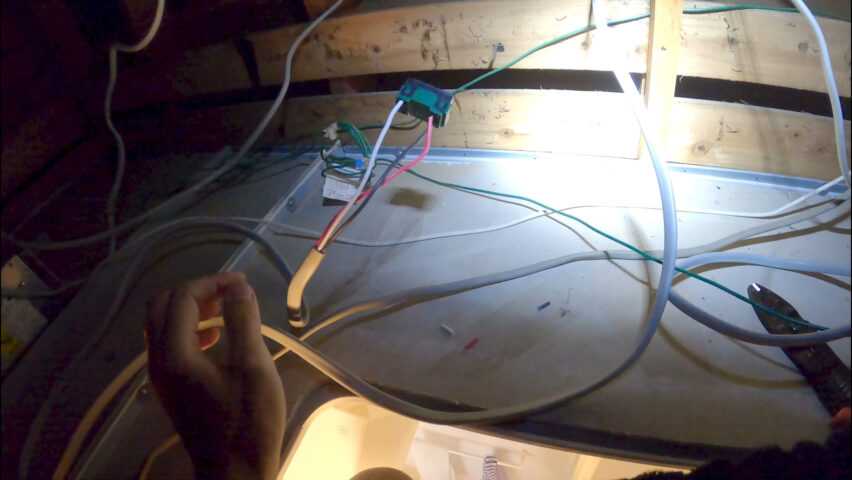

風呂場の点検窓から古いスイッチの方に重りの付いた竿を伸ばします
垂れてきた糸を抜きます
いっきにVVFケーブルを抜き上げる事は出来ないのでまずは手元にあったベルトを引き上げます

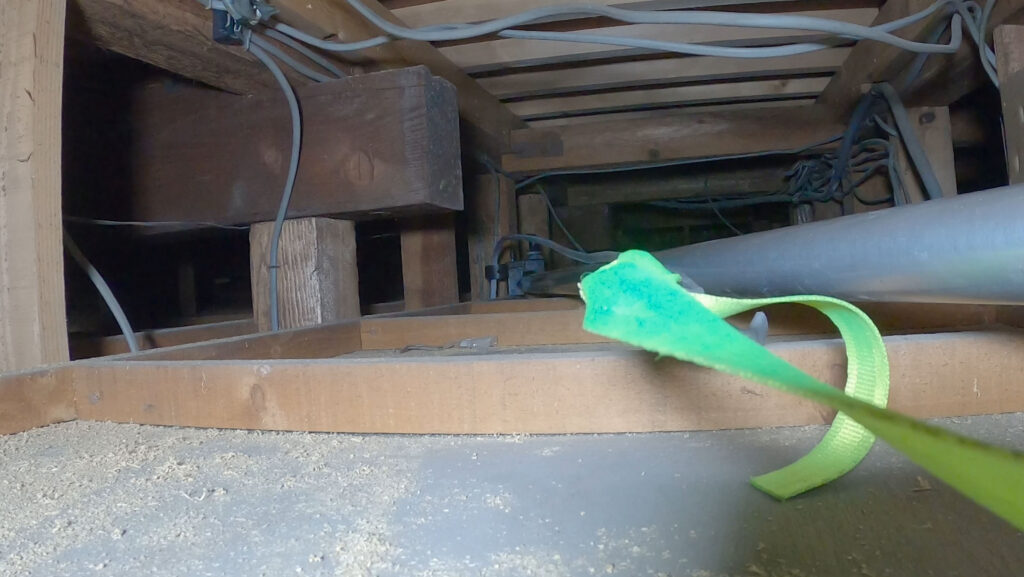

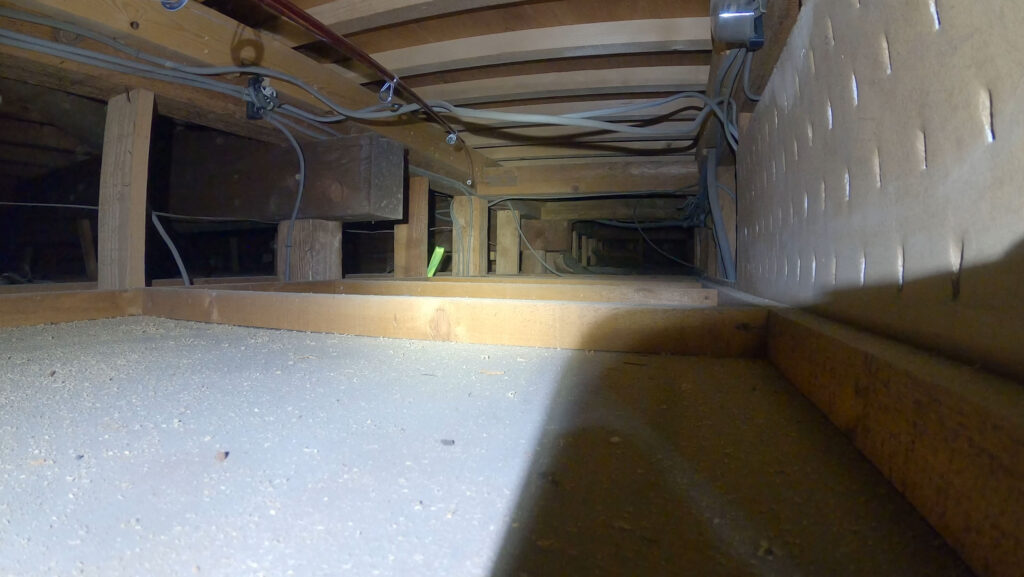

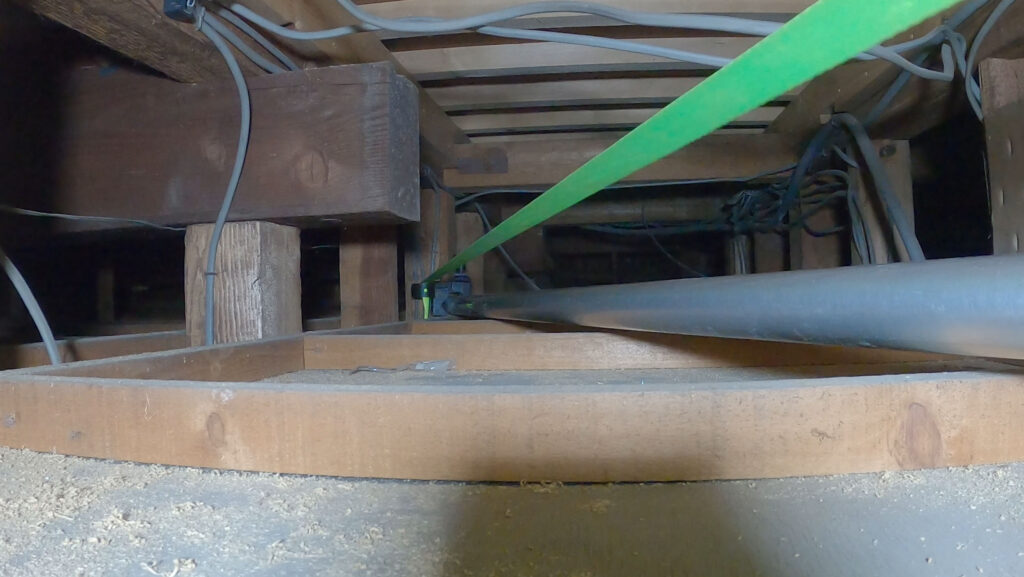

ベルトが見えます
ベルトにしてもVVFケーブルにしても直線で引っ張ってこようとすると必ず引っかかるので、真上に引けてそこから直角に引っ張れるような治具が必要です

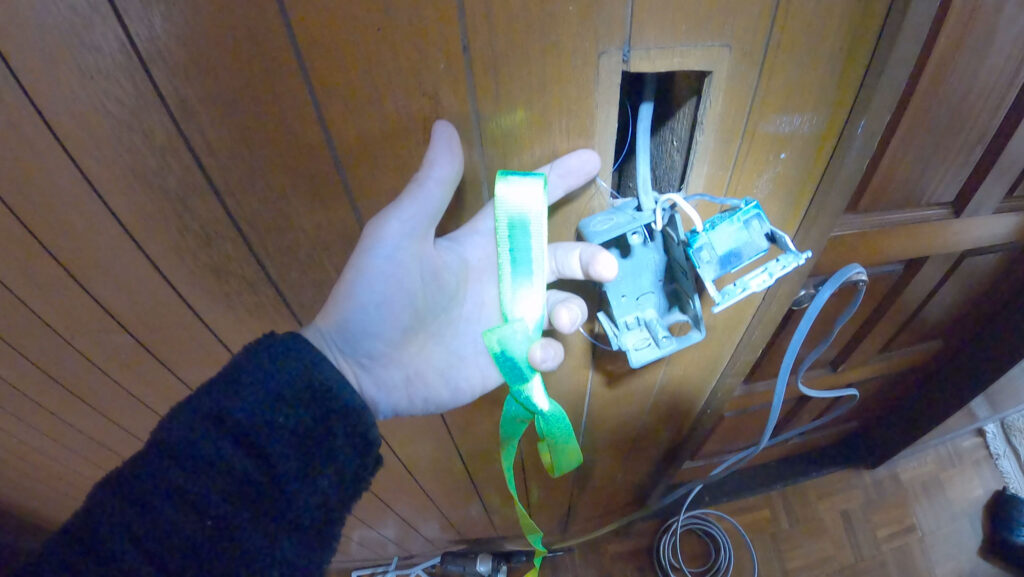

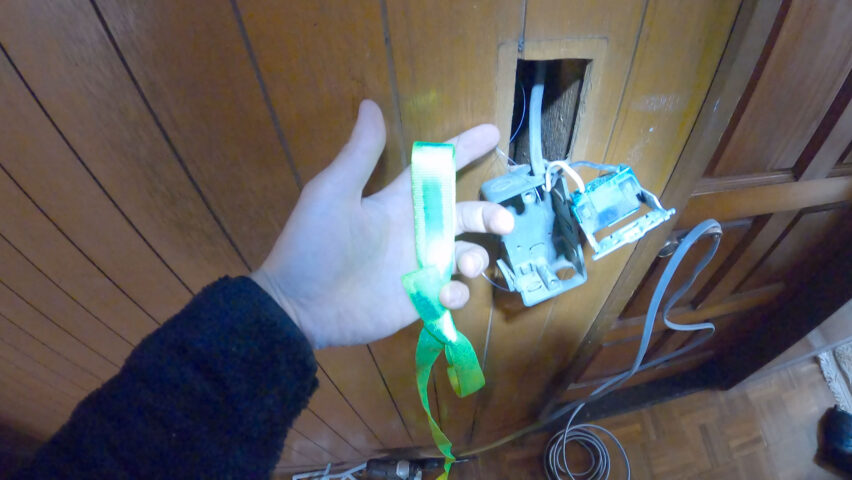

ベルトを繋いだVVFケーブルを引っ張ってきます

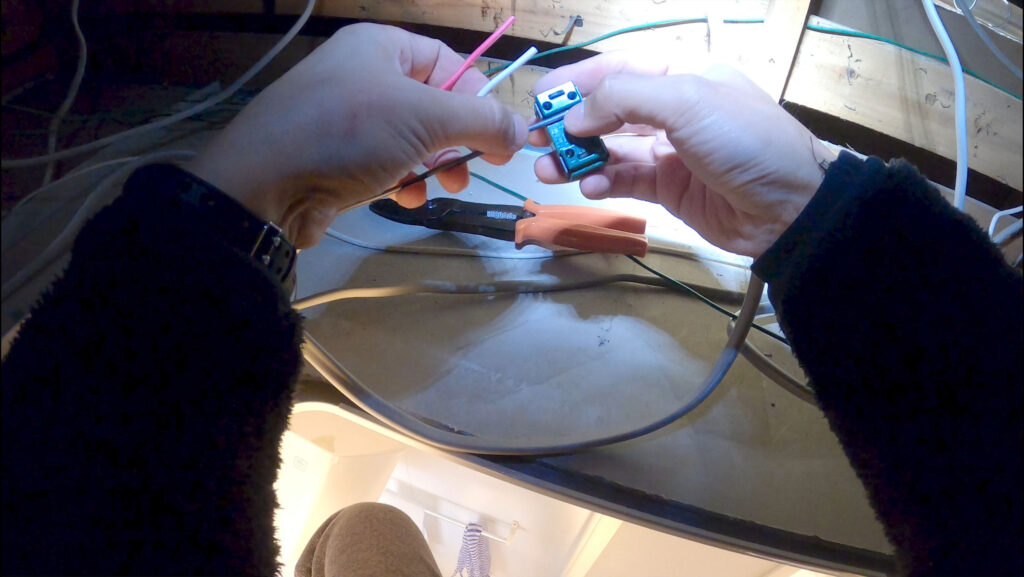

新たに追加する3路スイッチにVVFケーブルを電光ペンチで剥いて仮付けします

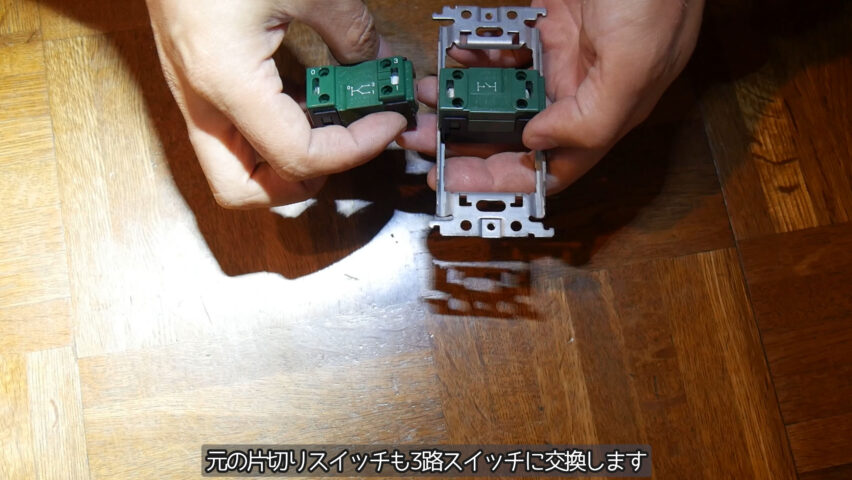

元々ある片切スイッチも3路スイッチに交換します

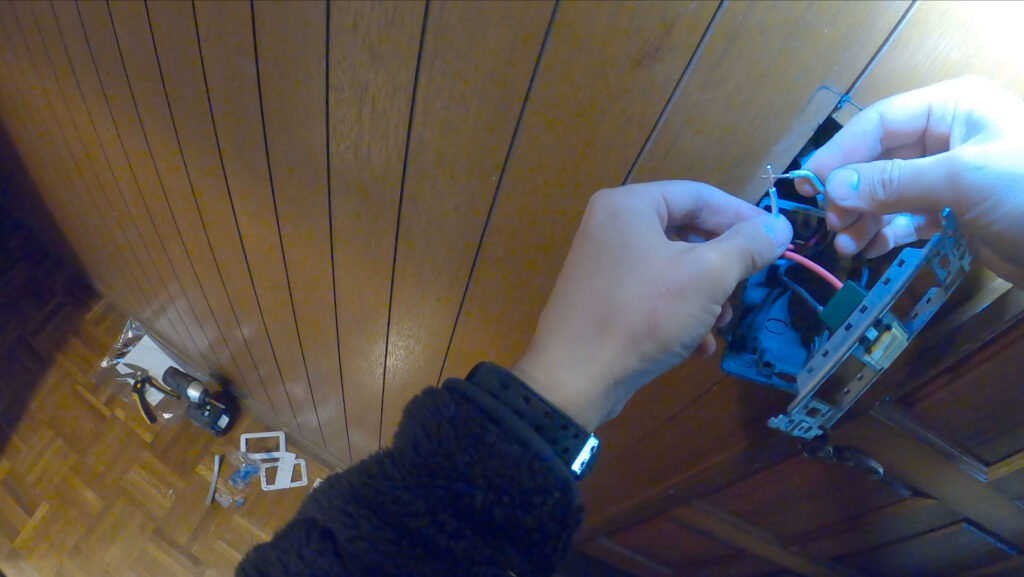

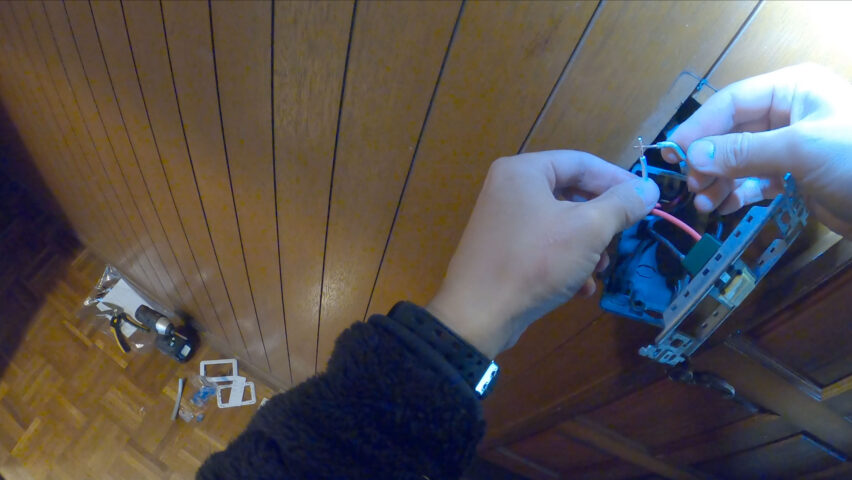

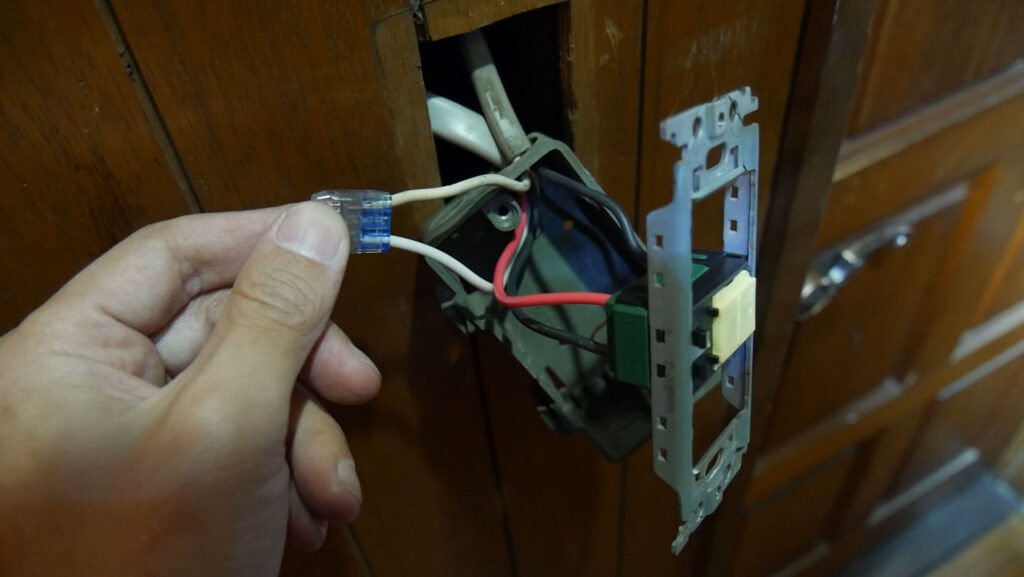

3芯の赤黒と2芯の黒をスイッチに、3芯の白と2芯の白を接触させて動作確認
問題無かったのですべての線をしっかりセットします、結線のコネクタは今から買うならこれですかね。

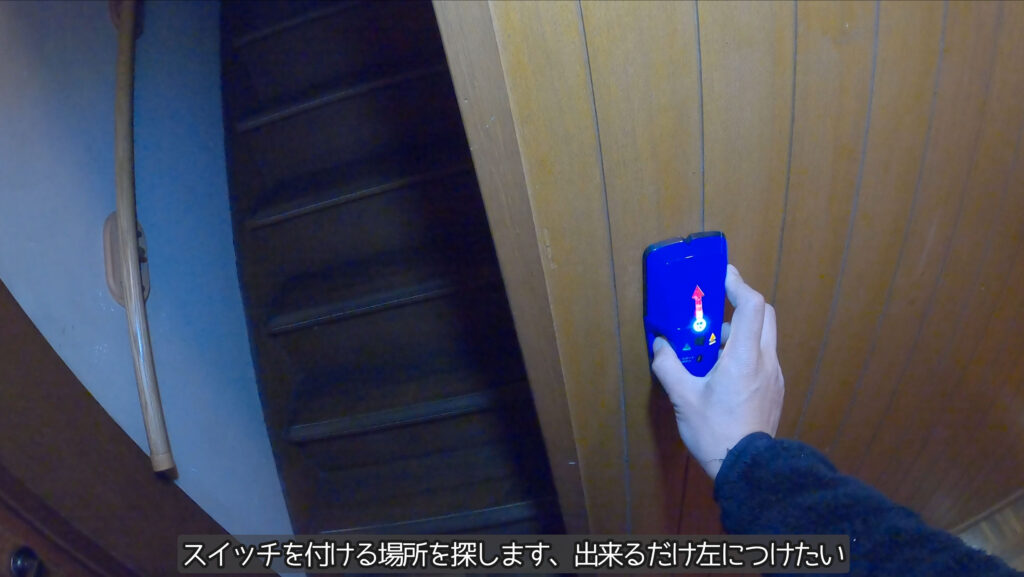

新たに追加するスイッチの下地を下地センサーで確認

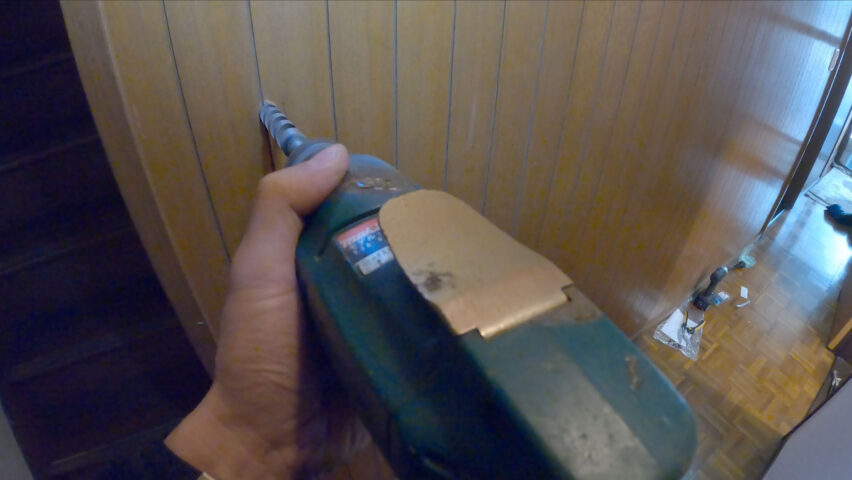

ドリルで穴を開けて下地を確認

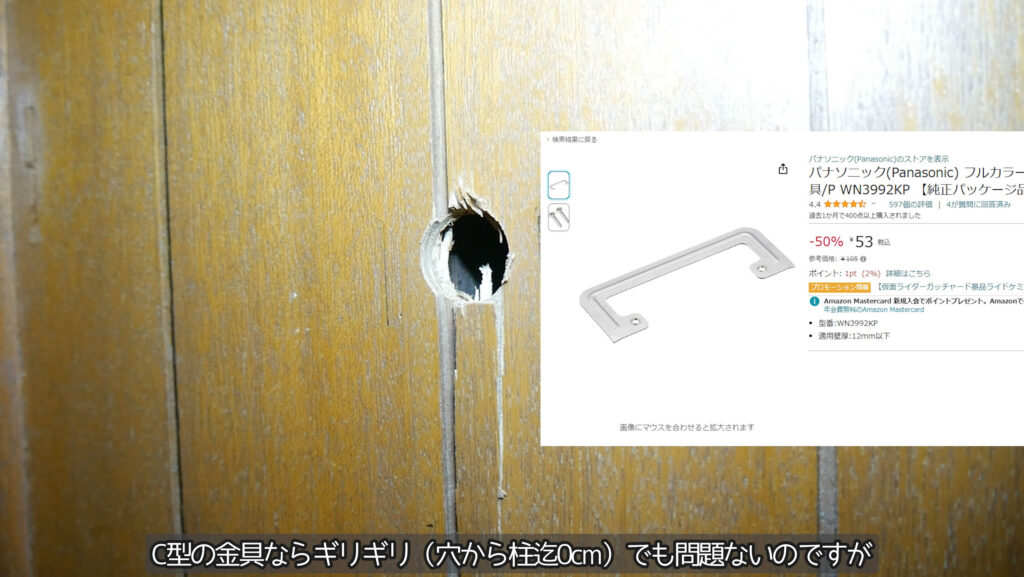

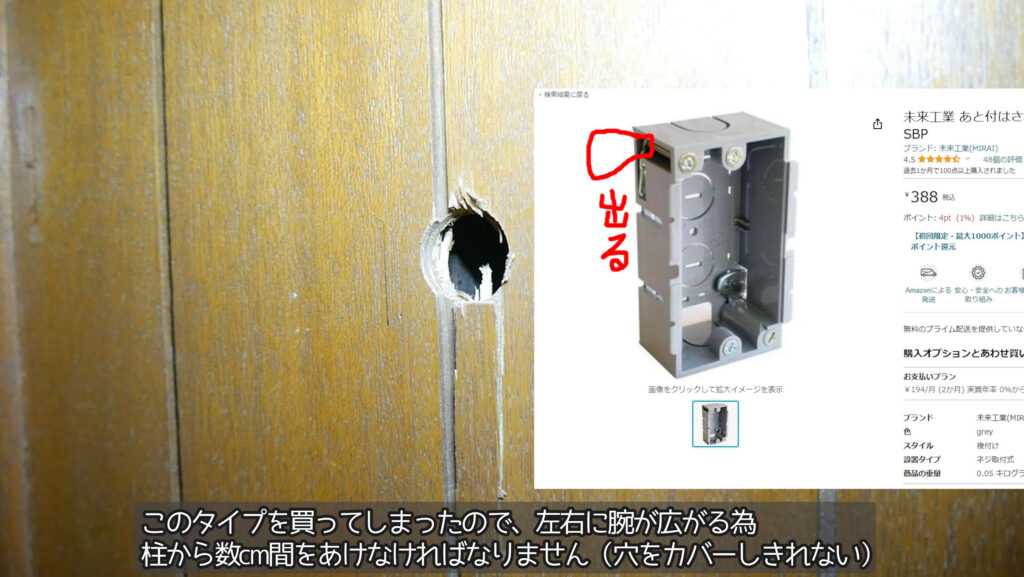

柱から3~4cm離した位置に穴を開けたかったのですが1~2cmになってしまった、C型のハサミ金具なら問題無かったのですが
このスイッチボックスにしてしまったのでボックスの位置を左に寄せて穴を隠す事ができなくなってしまった

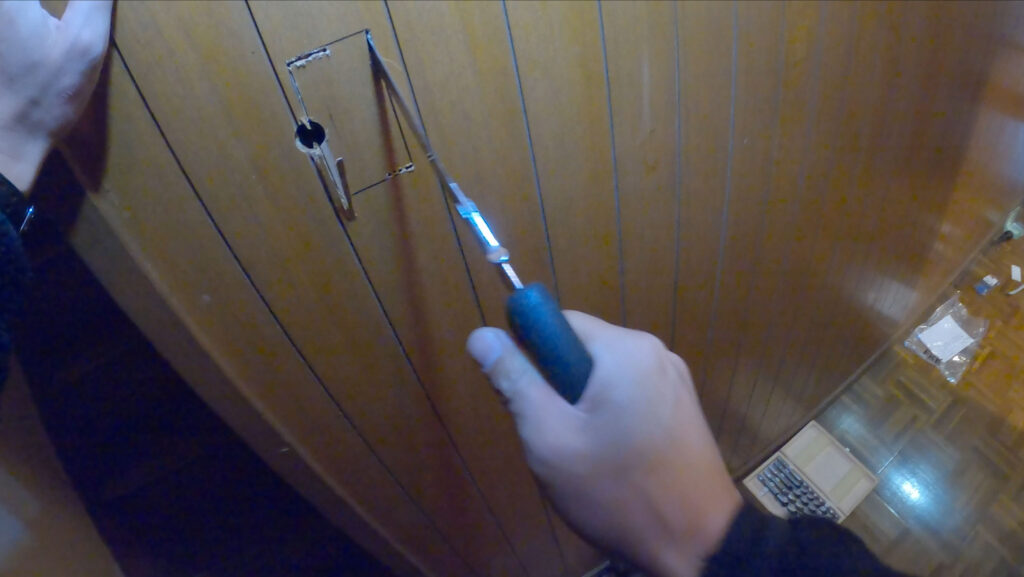

適当に穴を開けて

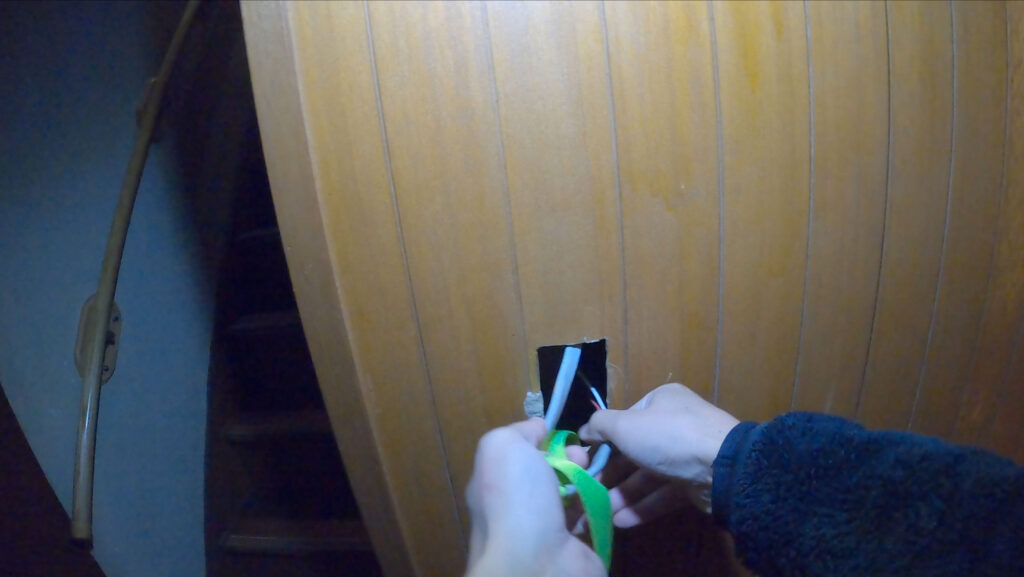

ベルト、ケーブルの順で引っ張ってくる

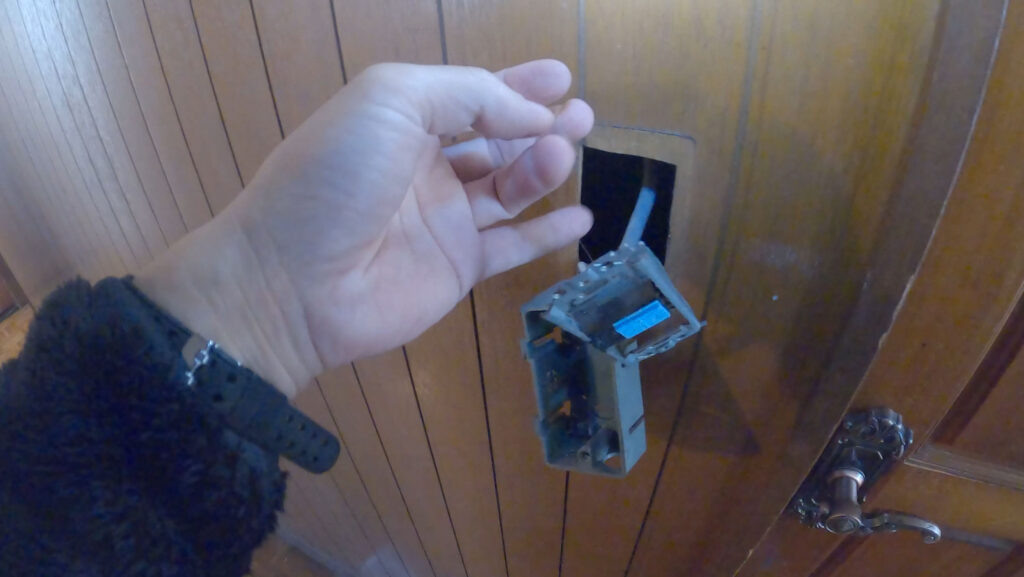

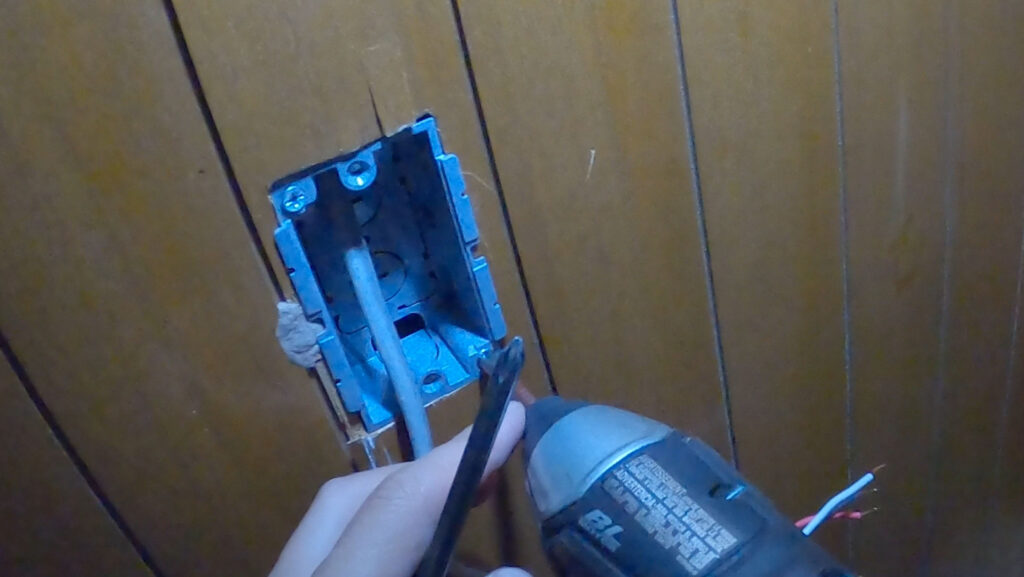

ボックスを設置し

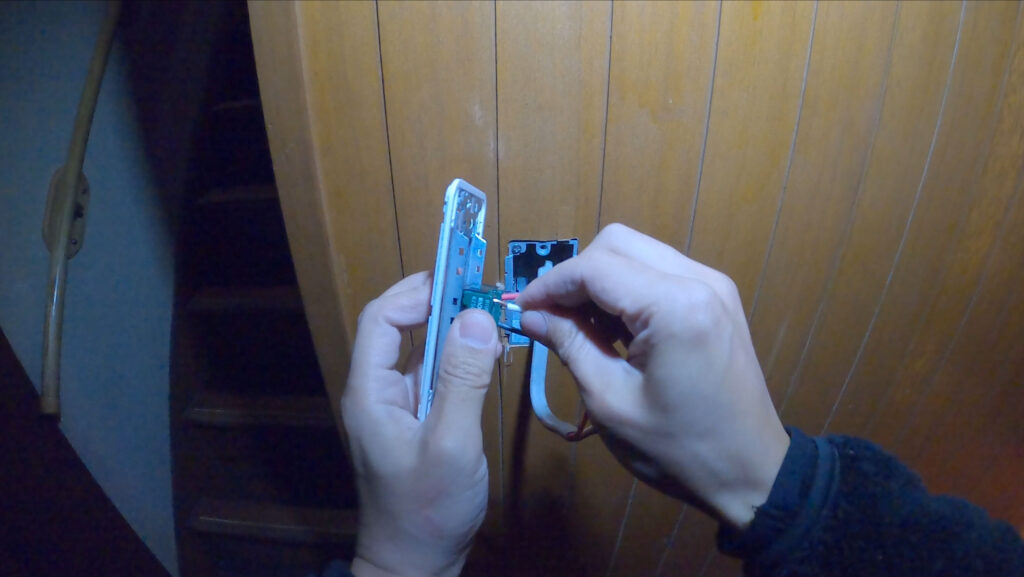

パッケージになっている3路スイッチに3芯のVVFケーブルを接続

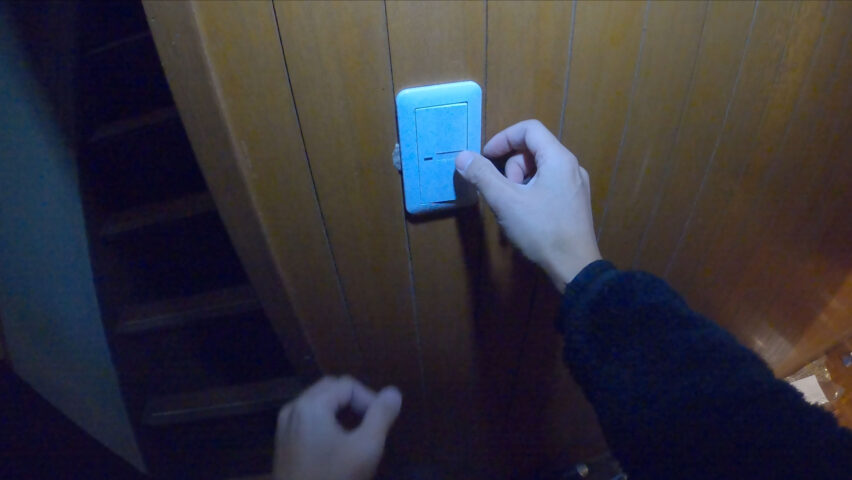

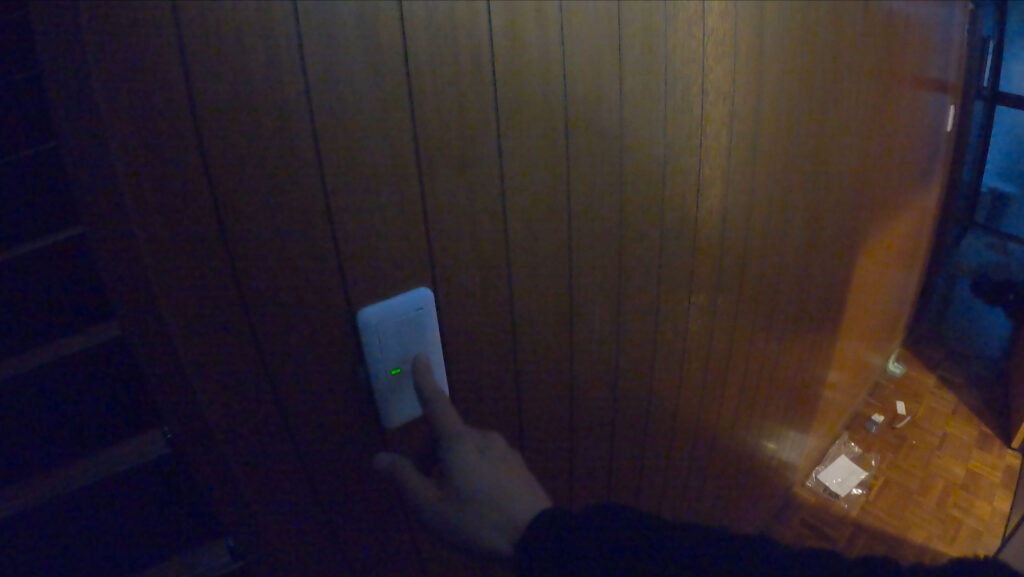

動作チェック
問題無く動作します、穴の位置だけ失敗しましたがまぁご愛敬という事で。
