家には4つ電気毛布が有るのですが内2つが壊れていてamazonで売れ筋の140cmのショートタイプ（55W）と180㎝のロングタイプ（80W）
NAKAGISHIだのSugiyama（椙山）だの有りますが、OEMがかなりある印象でコントローラーも55Wも80Wも中身は殆ど一緒に思えます。
多分殆どの人はこのヒューズが切れて動かなくなってると思いますが、こちらは温度ヒューズになっていて抵抗が発熱して（一体になっている）ヒューズに熱が伝わってヒューズ内の線が切れて動かなくなるわけです。
ヒューズの導通を確認しますが音が鳴りません。
とりあえず55Wの方は手持ちのはんだで追いはんだをしてからヒューズのハンダだけ取ります
はんだ除去には はんだ吸取器 が活躍します、ボタンを押したらズボッと溶けたハンダを吸い取ってくれます
とりあえず温度ヒューズを付けて動作を確認します
電気毛布は動くようになりましたが抵抗が直ぐに熱く発熱して焼けた臭いがします
55Wはとりあえず放置して80Wの方をやります、こちらは抵抗とヒューズのアッセンブリーを丸ごと外します、はんだ吸取り線も使いました
本当はこれを分解（3等分に切断）して抵抗と抵抗の間に温度ヒューズが挟まれる形にしようと思ったのですが、この白いセメントのような物が固くて分解は諦めました
モルタル（セメント）の接着剤を3倍に水で薄めます
それを抵抗の上に塗り…
セメントを用意します
接着剤入りの水と併せます
できた物を抵抗の上に配置したヒューズを覆うようにして塗ります
それと、当然ですが電気の知識が無い者が自己責任でやっていますので皆さんは真似しないように…

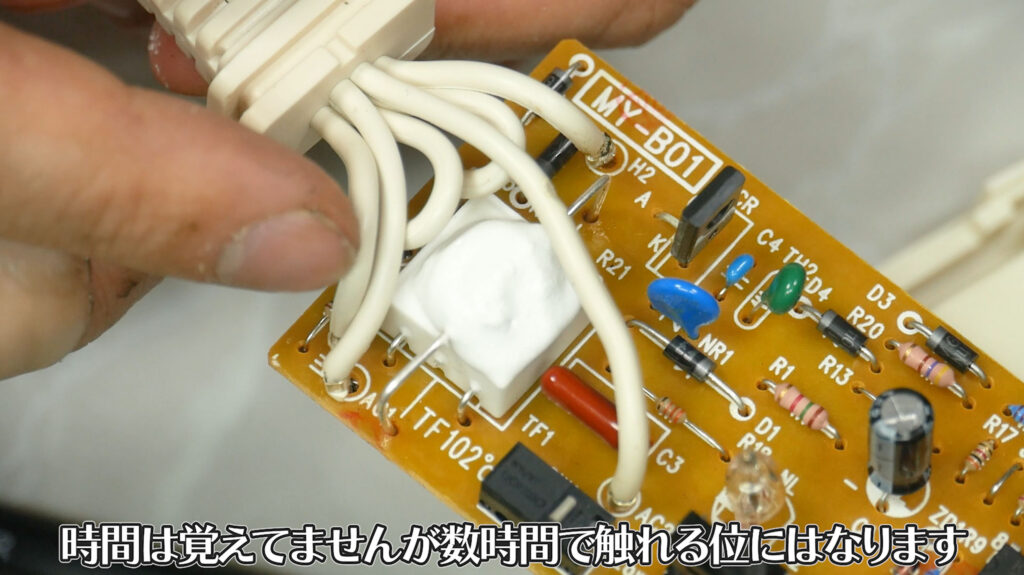

固まるとこの様になります、こちらは55Wの方
こちらは80Wの方
80Wの出来たやつも基板に取り付けます
ちなみに電気毛布は弱から強迄スライダーで設定できますが動作自体は80W（90Ｗ)で常に動作していてON/OFFで暖かさを調整しています（多分）
80Wの電気毛布は55Wのコントローラーに80Wの毛布を接続して壊れてしまっただけなので、ヒューズを直せば基本的に問題が解決した（と思います）
さて問題の55Wの方ですが、家族の持っている正常な55W用の毛布を修理したコントローラーに接続すると正常に動作する事が分かりました
しかし、問題のある異常な毛布に接続するとすぐに抵抗が高温に発熱します
毛布側の配線は4本あって内側同士外側同士でつながっていて、外側だと80Ω、内側だと1KΩになります
内と外で計測すると本来は抵抗が表示されないはずなのですがこの毛布は抵抗値が表示されます（繋がっている）
正常な毛布は当然内と外だと何も計測されません
異常な毛布のケーブルに硬くなっている所が有るのであけてみると…
カールして変色していました、内側の被覆が剥がれてショートしているのでしょうか？
これ以上は今はやりませんので困っている人は電気に詳しいちゃんとした人の説明を探してください。
動画も有りますのでページの下部から見てみて下さい
